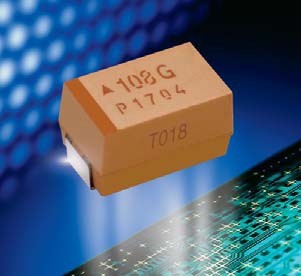

關于鉭電容損耗角正切值的解析
損耗角正切 電力電容器是一種實際電容器、不是理想電容器,在外施交流電壓的作用下,除了會輸出一定容量的無功功率Q之外,在電容器的內部介質中、在電容器的極板(鋁箔)中、引線等導體中,以及在瓷瓶間的漏泄電流等都會產生一定的有功損耗功率P。通常把電容器的有功功率P與無功功率Q的比值稱做為該電容器的損耗角正切,并用下式表示:
tanδ=P/Q
式中:tanδ—電容器的損耗角正切(%);
P—電容器的有功功率(W);
Q—電容器的無功功率。
深度分析電容器損耗角
電容器的損耗是電容器的一個非常重要的指標,是衡量電容器品質的重要標志,決定著電容的使用壽命和電容器在電路中的作用效果
定義:電容器在工作過程因發熱而消耗的能量叫電容器的損耗。
電容器的能量損耗來自兩方面:介質損耗與金屬損耗介質損耗包括 1、 介質漏電流引起的電導損耗
2、介質極化引起的極化損耗
金屬損耗包括
1、 金屬極板與引出線接觸電阻產生的損耗
2、金屬極板電阻產生的損耗
3、引出線電阻產生的損耗
金屬損耗隨頻率和溫度的增高而增大,在高頻電路工作時,金屬損耗占的損耗比例會很高,
這點在 電容器應用及生產工藝上特別注意。
由于電容器損耗的存在,使加在電容器的電壓與電流之間的夾角(相位角)不是理想的90度,而是偏離了一個δ度,這個δ角就稱為電容器的損耗角(見下圖)。習慣上以損耗角正切值表示電容器的損耗,實際就是電容器消耗的無功功率,于是也可以這樣定義:
電容器的損耗也指電容器在電場作用下,消耗的無功功率與消耗的總功率的比值
其表示式為:電容器損耗角正切值=無功功率÷總功率
或電容器損耗角正切值=無功功率×100÷總功率(得出的值為百分比)
式中, 總功率=無功功率+有功功率
有功功率=I有功平方×xc
無功功率=I總平方×R=(I漏 + I有功 )平方×R
R=金屬極板與引出線接觸電阻+金屬極板電阻+引出線電
